1、LTspice电路图原理图绘制

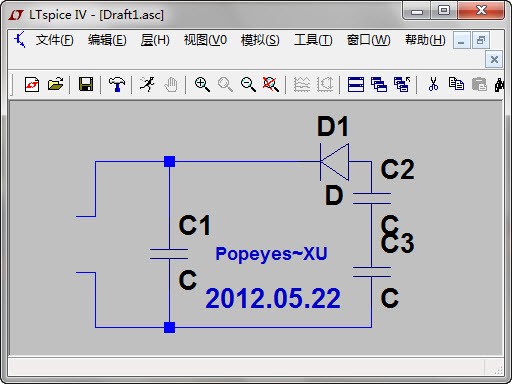

      常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号(GND)可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。

      选取IC器件：选取IC可以选取凌特的产品模型，也可以选取通用的三极管，mosfet，磁珠，LED，等器件模型，同时信号激励源，模型电源等也在这里面。通过这个按钮，可以添加任何你需要库里已有的器件，也是最常用的选项。

      添加电源负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。

      电路连线：电路图的连线，剪切工具可以删除连线(或者使用Delete按键)，拖拉和移动可以调整元件和连线的位置。

      2、LTspice 电路图仿真设置

      对话框：LTspice进行所有的配置(AC，DC，瞬态，噪音等)都是通过右键菜单：Edit simulation CMD进入。

      3、瞬态分析

      主要配置的参数：信号源首先配置好(V3)设置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。

      Stop time：停止时间(仿真的波形时间长度)

      Time to start saving time: 开始保存数据时间(从那一刻保存数据)

      Maxim time stem：最大时间间隔(这个参数直接关系到精度和计算的时间，1uS和1nS计算量差1000倍)，参看FFT的差别(1uS和10nS的区别)，如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。
