一、批量识别图元

      1.CAD窗口里点“眼睛”按钮，建议先对图纸分区

      2.选“单图元”，选择一个图元作为识别样本

      3.弹出的选项窗口里，“通用”一般勾选“实体类型”即可; 其他选项要根据图元特征选择，如：

      ◆若是图块，要勾选“图块名称”

      ◆若是多段线，要勾选“曲线长度”

      ◆若是圆，要勾选“圆形半径”

      ◆若是圆弧，要勾选“圆弧长度”

      ◆若是文字，要勾选“文字内容”

      ◆若是门窗，要勾选“门窗编号”

      ◆若是填充图案，要勾选“填充面积”

      4.再点提取个数

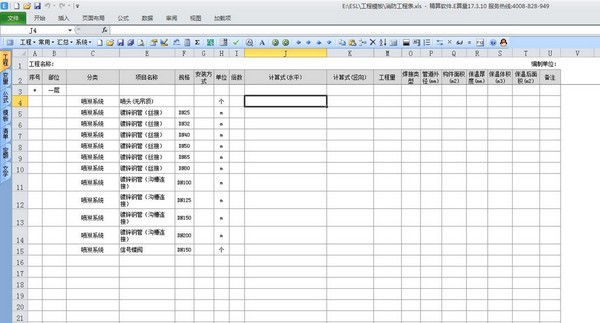

      【反查表格-图元方法】

      1.选择单元格-》点E算量CAD窗口左边按钮-》反查单元格对应图元–》对应图元将高亮显示-》“选集”列表里将显示反查结果，

      2.双击“选集”里节点，可定位单个图元

      3.“选集”里点右键菜单-》删除图元及信息，可删除部分所提取图元、

      二、图块分解方法

      1.块参照(即普通图块)分解方法

      ◆输入CAD命令：x 分解图块

      ◆若方法1不行，点E算量CAD窗口按钮 -》再点下被锁定区域

      2.外部块分解方法

      ◆先输入xr命令，每个外部块都点右键菜单-》绑定(外部块将转化为普通图块)

      ◆再输入x分解图块

      3.多重块分解方法

      ◆打开要分解的图纸，点CAD菜单：工具-》加载应用程序，选择“分解多重块.lsp”(群共享里有)

      ◆CAD里输入命令 exm

      ◆CAD里再输入命令 explode

      三、确定CAD图比例

      1.点E算量CAD窗口CAD设置按钮，可直接输入比例

      2.推荐：点E算量CAD窗口CAD设置按钮 -》“比例”右边小按钮“测算”-》在CAD里画一根线(在已知长度的两点间画，比如轴线)-》软件会自动计算比例
